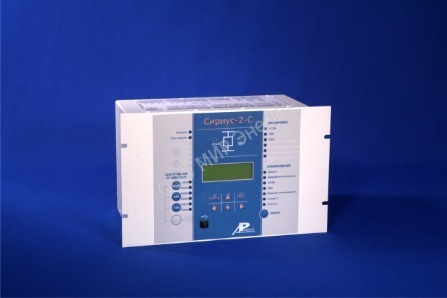

Сириус-2-С Микропроцессорное устройство защиты секционного выключателя

Назначение Сириус-2-С

Сириус-2-С Микропроцессорное устройство защиты секционного выключателя для сетей напряжением 3-35кВ предназначено для выполнения функций релейной защиты, автоматики, управления и сигнализации секционного выключателя напряжением 3–35 кВ.

Устройства имеют специальное исполнение:

• «И5», обеспечивающее наиболее полный функционал при построении «цифровых подстанций» и развертывании «Smart Grid»;
• «БПТ», предназначенное специально для применения на подстанциях с переменным оперативным током.

Заказать Сириус-2-С

Обозначения и выбор устройств Сириус-2-С

Модификации, цены предоставляются по запросу

• Сириус-2-С-(1;5)А-(220,110,48,24)В-И1;
• Сириус-2-С-(1;5)А-(220,110,48,24)В-И3;
• Сириус-2-С-(1;5)А-(220,110,48,24)В-И5-FX;
• Сириус-2-С-(1;5)А-(220,110,48,24)В-И5-TX;
• Сириус-2-С-(1;5)А-220В DС-И1;
• Сириус-2-С-(1;5)А-220В DС-И3;
• Сириус-2-С-(1;5)А-220В DС-И5-FX;
• Сириус-2-С-(1;5)А-220В DС-И5-TX;
• Сириус-2-С-БПТ-Р2-И1;
• Сириус-2-С-БПТ-Р2-И3;
• Сириус-2-С-БПТ-Р0-И1;
• Сириус-2-С-БПТ-Р0-И3.

Функции защиты

• трехступенчатая максимальная токовая защита от междуфазных повреждений с контролем двух или трех фазных токов;
• автоматический ввод ускорения любых ступеней МТЗ при любом включении выключателя;
• защита от обрыва фазы;
• логическая защита шин;
• выдача сигнала пуска МТЗ для организации логической защиты шин.

Функции автоматики

• операции отключения и включения выключателя по внешним командам с защитой от многократных включений выключателя;
• возможность подключения внешних защит, например, дуговой;
• формирование сигнала УРОВ при отказах своего выключателя;
• исполнение входного сигнала УРОВ при отказах нижестоящих выключателей.

Дополнительные сервисные функции:

• определение вида повреждения при срабатывании МТЗ;
• фиксация токов в момент аварии;
• измерение времени срабатывания защиты и отключения выключателя;
• встроенные часы-календарь;
• возможность встраивания устройства в систему единого точного времени станции или подстанции;
• измерение текущих фазных токов;
• дополнительные реле и светодиоды с функцией, заданной пользователем;
• цифровой осциллограф;
• регистратор событий.

Устройство обеспечивает следующие эксплуатационные возможности:

• выполнение функций защит, автоматики и управления, определенных ПУЭ и ПТЭ;
• задание внутренней конфигурации (ввод/вывод защит и автоматики, выбор защитных характеристик и т.д.);
• ввод и хранение уставок защит и автоматики;
• контроль и индикацию положения выключателя, а также контроль исправности его цепей управления;
• определение места повреждения линии (для воздушных линий);
• передачу параметров аварии, ввод и изменение уставок по линии связи;
• непрерывный оперативный контроль работоспособности (самодиагностику) в течение всего времени работы;
• блокировку всех выходов при неисправности устройства для исключения ложных срабатываний;
• получение дискретных сигналов управления и блокировок, выдачу команд управления, аварийной и предупредительной сигнализации;
• гальваническую развязку всех входов и выходов, включая питание, для обеспечения высокой помехозащищенности;
• высокое сопротивление и прочность изоляции входов и выходов относительно корпуса и между собой.

Устройство не срабатывает ложно и не повреждается:

• при снятии и подаче оперативного тока, а также при перерывах питания любой длительности с последующим восстановлением;
• при подаче напряжения оперативного постоянного тока обратной полярности;
• при замыкании на землю цепей оперативного тока.

Особенности исполнения БПТ

• Возможность питания терминала от токовых цепей при глубоких просадках питающего напряжения
• Возможность работы с выключателями с катушками токового отключения по схеме «с дешунтированием»
• Возможность действия выходного отключающего реле на предварительно заряженный конденсатор
• Возможность запитки некоторых важных дискретных входов от развязанного напряжения, вырабатываемого из внутреннего напряжения питания терминала
• Применение бистабильного реле РФК для целей формирования энергонезависимого сигнала «Аварийное отключение» без наличия оперативного питания.
