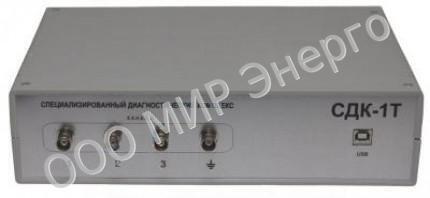

СДК-1Т Специализированный диагностический комплекс

Назначение СДК-1Т  Снят с производства

 СДК-1Т Специализированный диагностический комплекс предназначен для определения остаточного усилия прессовки обмоток силовых масляных трансформаторов четвертого и выше габарита.
Питание СДК-1Т осуществляется от сети переменного тока напряжением 220 В±10%, частотой 50 Гц.

• Число каналов: 4;
• Диапазон измерения напряжений: 0 - 10 В.
• Частотный диапазон измерения напряжений: 100 - 2000 Гц.

Порядок работы с СДК-1Т

• Провести полную расшиновку трансформатора, заземлить нейтраль трансформатора.
• Включить компьютер.
• Подключить измерительные провода к высоковольтным выводам трансформатора. Соединить заземленную нейтраль трансформатора с “землей” измерительного комплекса.
• Подсоединить провода с фаз к разъемам блока разводки (БР).
• Провести измерения согласно “Программы сбора и обработки данных”.

Указание мер безопасности при работе с СДК-1Т:

ВНИМАНИЕ! Не приступайте к измерениям, не убедившись в отсутствии напряжения на трансформаторе.
К работе с прибором допускаются лица, ознакомившиеся с устройством и организацией работ с ним, а также имеющие квалификационную группу не ниже 2.
СДК-1Т относится к изделиям с классом защиты II по ГОСТ 26104-89.
При работе с СДК-1Т необходимо соблюдать правила техники безопасности, установленные для работы с электронным оборудованием, имеющим напряжение до 1000 В.
