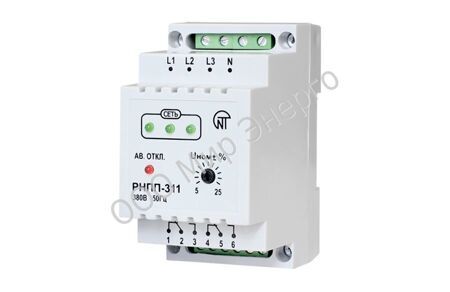

РНПП-311 Реле напряжения, перекоса и последовательности фаз
Артикул: нет
Назначение РНПП-311
РНПП-311 Реле напряжения предназначено для отключения нагрузки 380 В/ 50 Гц при недопустимых колебаниях напряжения в сети с продолжительностью не менее 0,02 сек, нарушении амплитудной симметрии сетевого напряжения (перекосе фаз), обрыве и нарушении последовательности фаз. Эффективно используется для защиты холодильного, кондиционерного, компрессорного и другого оборудования, имеющего электродвигательную нагрузку. Также используются в устройствах, где необходимо осуществлять постоянный контроль наличия, качества и полнофазности сетевого напряжения, например в схемах АВР.
Общие положения
Реле через входные контакты ( L1, L2, L3, N ) включается параллельно нагрузке. Реле на выходе имеет две группы независимых выходных перекидных контактов (1-2-3, 4-5-6). В «холодном» состоянии (реле без напряжения, не подключено) контакты 1-2(4-5) замкнуты, а контакты 5-6(2-3) разомкнуты. После подключения реле параллельно нагрузке и при наличии напряжения в сети и отсутствии причин срабатывания реле, контакты 1-2(4-5) размыкаются, а контакты 5-6(2-3) замыкаются. Контакты 5-6(2-3) рекомендуется включать в разрыв питания катушки пускателя. При срабатывании реле отключение нагрузки производится путем разрыва цепи питания катушки магнитного пускателя через размыкающие контакты 5-6(2-3).
Отличительные особенности:
- Независимое питание внутренней схемы реле от каждой из 3-х фаз.
- Цифровая обработка сигнала напряжения.
- Не требует дополнительной отладки и настройки потребителем, т.к. выставленные регулируемая и зафиксированные уставки достаточно точно выверены и не зависят от внешних факторов.
- Наличие точной регулировки по напряжению в широком диапазоне.
- Возможность изменения по желанию заказчика диапазона регулируемой уставки и величин зафиксированных уставок.
- Наличие на выходе двух групп перекидных контактов.
- Гальванически развязанная цепь питания катушки пускателя с силовыми цепями.
- Индикация наличия напряжения на каждой фазе, наличие индикации аварийного срабатывания.
- Разная логика принятия решений по каждому виду аварии.
- Обеспечение временной отстройки от пусковых посадок.
- Быстродействующее отключение нагрузки при тяжелых видах аварий.
- Коэффициент возврата (гистерезис) по отключению/включению как по Umах, так и по Umin в пределах 6-7 В.
- Сохраняет работоспособность в диапазоне 30 -150% от номинального напряжения, а также при наличии хотя бы одной из фаз.
- Крепление на стандартную DIN- рейку.
- Малогабаритность и небольшой вес изделия.
- Упрощение функций по сравнению с РНПП-301 позволило резко снизить цену данного реле.
Заказать и купить РНПП-311 можно на сайте МИР Энерго Москва. Звоните по тел. (495) 940-76-78 или нажмите на кнопку "ЗАКАЗАТЬ", будем рады помочь! Доставка по России!
Технические характеристики РНПП-311
- Номинальное напряжение, В --------------------------------------------------------------------- 380
- Частота сети, Гц -------------------------------------------------------------------------------------- 45 - 55
- Диапазон регулирования:
- -срабатывания по Umах/ Umin, % от ном. --------------------------------------------------- 5 - 25
- Фиксированная задержка срабатывания по Umin, с -------------------------------------- 12
- Величина амплитудного перекоса фаз, В ---------------------------------------------------- 60
- Фиксированное время срабатывания по Umах, с ------------------------------------------ 1,5 (0,1– как опция)
- Фиксированное время срабатывания при обрыве одной из фаз, с 1,5 (0,1– как опция)
- Время автоматического повторного включения после восстановления
- параметров U, с ---------------------------------------------------------------------------------------
- (0, 10, 60, 100, 150, 200, 250 – под заказ)
- 5
- Напряжение катушки пускателя, В, переменного ------------------------------------------ 110 – 380
- Напряжение катушки пускателя, В, постоянного ------------------------------------------ 12 – 36
- Точность определения порога срабатывания по U, В ------------------------------------ до 3
- Напряжение, при котором сохраняется работоспособность, В ---------------------- -- 80 - 500
- Кратковременно допустимое максимальное напряжение, при котором
- сохраняется работоспособность, В ------------------------------------------------------------- 700
- Диапазон рабочих температур, ºС -------------------------------------------------------------- от минус 25 до + 40
- Температура хранения, ºС ------------------------------------------------------------------------- от минус 45 до + 70
- Суммарный ток потребления от сети, мА ---------------------------------------------------- до 35
- Климатическое исполнение ----------------------------------------------------------------------- УХЛ 4
- Коммутационный ресурс под нагрузкой 5 А, раз ------------------------------------------- 100 000, не менее
Комплект поставки
- Реле РНПП-311 - 1 шт.
- Инструкция по эксплуатации - 1 шт.
- Упаковка - 1 шт.
