ФС-16М фильтр сетевой помехоподавляющий
Назначение ФС-16М
ФС-16М фильтр сетевой предназначен для защиты электроаппаратуры по однофазной сети питания переменного и постоянного тока от индустриальных радиочастотных помех и импульсных перенапряжений.
Наличие: 14 шт.
Класс защиты — 0, ЭМС по ГОСТ Р 51318.14.1–99 Климатическое исполнение — УХЛ 4.2.
Конструкция системы
Фильтр ФС-16М выполнен в корпусе, предназначенном для установки на DIN-планку 35 мм. В верхней и нижней частях корпуса расположены клеммы для подключения проводов. Сдвоенные клеммы дают дополнительные возможности для коммутации.
Подготовка к эксплуатации
- Перед началом эксплуатации необходимо ознакомиться с руководством по эксплуатации фильтра ФС-16М.

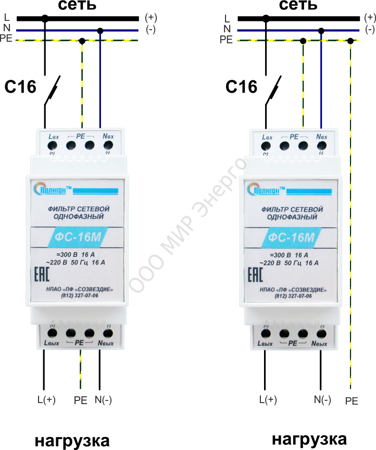

- Установить фильтр на DIN-планку и осуществить его подключение согласно маркировке (рис.1) проводом сечением 2,5 мм2.
- Включение, выключение и защита от перегрузки должна быть осуществлена автоматом на 16А, установленном на входе фильтра.
- Нейтраль нагрузки должна быть подключена на соответствующие клеммы фильтра, но не на общую клемму щита !
Запрещается: вскрывать фильтр находящийся под напряжением питающей сети.
Параметры подавления несимметричных помех в цепях питания
| Частота МГц | 0,1 | 0,3 | 1,0 | 3,0 | 10,0 | 30,0 |
| Вносимое затухание Дб | 20 | 34 | 40 | 60 | 60 | 40 |
Заказать и купить фильтр сетевой ФС-16М можно на сайте МИР Энерго Москва. Звоните или нажмите на кнопку "ЗАКАЗАТЬ", будем рады помочь. Доставка по всей России.
Фильтры сетевые на сайте МИР Энерго:
ФС-32М, ФС-16М, ФС-16М-3, ФС-16-3 IР54
Технические характеристики ФС-16М
| Номинальная мощность, кВА (ток фазы, А) | 3,5 |
| Способ установки | на DIN-рейку |
| Гарантия, мес | 24 |
| Номинальное напряжение, В, Гц | ~220 В, 50 Гц; =300 В |
| Номинальный ток нагрузки (I ном, А) | 16 |
| Степень защиты | IP20 |
| Максимальный ток, А | 16 |
| Диапазон фильтрации, МГц | 0,15-30 |
| Помехоподавление в диапазоне фильтрации, дБ | 20-60 |
| Максимальный имп. ток варисторной защиты, кА | 8 кА (класс 3) |
| КПД, не менее, % | 99,5 |
| Масса, кг | 0,2 |
| Габаритные размеры, мм | 35х90х65 |
Комплект поставки ФС-16М
- ФС-16М Фильтр сетевой - 1 шт.
- Паспорт - 1 шт.
- Упаковка - 1 шт.
