АМ-3001 измеритель иммитанса
Артикул: нет
Назначение АМ-3001
АМ-3001 Измеритель иммитанса предназначен для измерения LCR характеристик радиоэлектронных
компонентов и электрических цепей. Он имеет возможность контролировать величины,

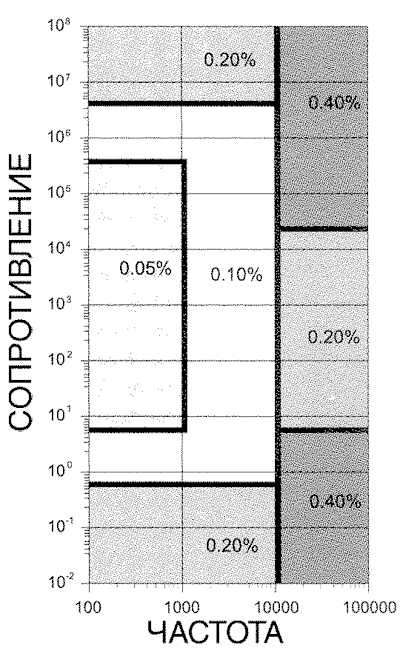

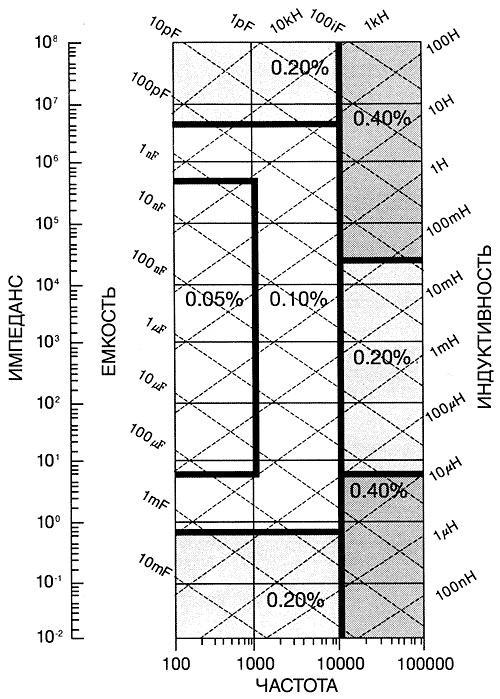

различающиеся на 13 порядков, основную точность измерений 0,05% и 5 измерительных частот.
Особенности АМ-3001
- Интерфейс Handler/Sorter на разъеме DB25 обеспечивает индикацию данных по разбраковке и состояние
измерительного процесса. Запуск прибора по этому интерфейсу осуществляется подачей отрицательного ТТЛ-сигнала.
Защита по входу запуска обеспечивается в пределах ±15 В. - Зажим-адаптер АМ-3001-КС обеспечивает возможность подключения прибора к компонентам, которые не могут
быть непосредственно подключены к адаптеру АМ-3001-АЕ. Полярность обозначена для режима измерений с
напряжением смещения. - Пинцет-адаптер АМ-3001-ТЕ обеспечивает возможность подключения прибора к SMD-компонентам или к схемам
с поверхностным монтажом. Полярность обозначена для режима измерений с напряжением смещения.
Заказать и купить измеритель иммитанса АМ-3001 АКТАКОМ можно на сайте МИР Энерго, Москва. Звоните или нажмите на кнопку "ЗАКАЗАТЬ", будем рады помочь. Доставка по всей России.
Измерители иммитанса RLC на сайте МИР Энерго:
Измерители RLC АКИП
Измерители RLC GW Instek
Измерители иммитанса марки Актаком на сайте МИР Энерго: АММ-3031, АММ-3035, АМ-3123, АМ-3125, АМ-3016, АМ-3026
Технические характеристики АМ-3001
Режимы измерений и индикация параметров
| Режимы измерений | AUTO, R+Q, L+Q, C+D, C+Q |
| Эквивалентная схема измерений | последовательная или параллельная |
| Отображаемые параметры | измеренное значение, абсолютное отклонение, относительное отклонение в %, результаты разбраковки |
| Усреднение | по выбору от 2 до 10 измерений |
| Диапазоны измерений параметров: | |
| R+Q: R | 0,0001 Ом ... 2000 МОм |
| Q | 0,00001 ... 50 |
| L+Q: L | 0,0001 мкГн ... 99999 Гн |
| Q | 0,0001 ... 50 |
| C+D: C | 0,0001 пФ ... 99999 мкФ |
|
D |
0,00001 ... 10 |
|
C+R: C |
0,0001 пФ ... 99999 мкФ |
| R | 0,00001 ... 99999 кОм |
Диапазон измерения и пределы значений сопротивления для режима постоянного напряжения
| Диапазон | Сопротивление источника напряжения R | Сопротивление | Индуктивность | Емкость |
|---|---|---|---|---|
| 3 | 25,0 Ом | 10 мкОм ... 360 Ом | 0,1 мкГн ... 57/f Гн | 99999 мкФ ... 442/F мкФ |
| 2 | 25,0 Ом | 360 Ом ... 5,76 кОм | 57/f Гн ... 917/f Гн | 442/f мФ ... 27,6/f мкФ |
| 1 | 25,0 Ом | 5,76 кОм ... 90,0 кОм | 917/f Гн ... 14324/f Гн | 27,6/f мкФ ... 1,77/f мкФ |
| 0 | 25,0 Ом | 90,0 кОм ... 2000 МОм | 14324/f Гн ... 99999 Гн | 1,77/f мкФ ... 0,00001 пкФ |
f - частота измерения
Условия проведения измерений
| Частота измерительного сигнала | 100 Гц, 120 Гц, 1 кГц, 10 кГц, 100 кГц с погрешностью ±10-4 |
| Напряжение измерительного сигнала | 0,10 В; 0,25 В и 1,0 В (СКЗ) с погрешностью ±2%; плавная регулировка от 0,1 до 1,0 В с шагом 50 мВ |
| Постоянное напряжение смещения | внутреннее: 2,0 В ±2% внешнее: от 0 до +40 В с защитой по току предохранителем 0,25 А |
| Скорость измерения | медленная: 2 измерения в секунду; средняя: 10 измерений в секунду; быстрая: 20 измерений в секунду при частоте измерительного сигнала от 1 кГц и выше; примерно 0,6; 2,4 или 6 измерений в секунду при частоте измерительного сигнала 100 Гц или 120 Гц |
| Переключение диапазона измерения | автоматическое или ручное |
| Запуск измерений | непрерывный, ручной с передней панели или дистанционный по интерфейсам RS-232, GRIB или Handler |
Общие сведения
| Зажимная оснастка | 4-х проводная оснастка Кельвина для деталей с радиальными выводами |
| Защита прибора при проведении измерений | до 1 Дж запасенной энергии (для заряженных конденсаторов); предохранитель 0,25 А при проведении измерений с подачей внешнего напряжения смещения |
| Балансировка прибора | по короткому замыканию: R < 20 Ом, Z < 50 Ом; по разрыву цепи: Z > 10 кОм |
| Разбраковка | до 8 критериев разбраковки по Q, D и R, а также общая разбраковка. Установка критериев разбраковки с передней панели прибора или дистанционно по интерфейсу; возможность сохранения установок в памяти прибора. |
| Самоконтроль | Тестирование основных узлов прибора: памяти, процессора, АЦП, усилителей и т. д. |
| Сохранение и повторный вызов установок режимов измерений | Сохранение 9 установок режимов измерений. При вызове из памяти данных об установках с порядковым номером 0 производится установка по умолчанию. |
| Интерфейсы | установка режимов, запуск и считывание результатов измерений могут выполняться по интерфейсу RS-232, GPIB и Handler |
| Рабочие условия | 0...50 °С, относительная влажность 80% |
| Питание | 220 В, 50 Гц |
| Потребляемая мощность, Вт | не более 20 |
| Габаритные размеры, мм | 109x363x386 |
| Масса, кг | 5,8 |
Комплект поставки
- АМ-3001 Измеритель иммитанса -1 шт.
- Адаптер АМ-3001-АЕ -1 шт.
- Шнур питания -1 шт.
- Руководство по эксплуатации -1 шт.
Дополнительная комплектация
- Зажим-адаптер АМ-3001-КС
- Пинцет-адаптер АМ-3001-ТЕ
- набор сигнальных миниклипс АСА-2550
- набор сигнальных микроклипс АСА-2652
- микроклипса АСА-2554
- BNC кабель PTL922, PTL923, PTL924
