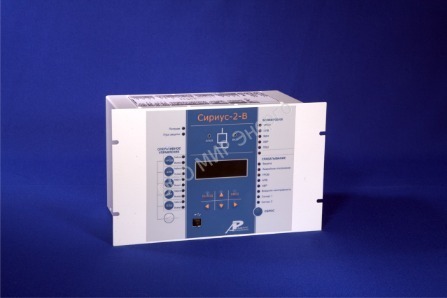

Сириус-2-В Микропроцессорное устройство защиты ввода для сетей, 6-35кВ

Артикул: нет
0
По запросу
Количество:
  • Гарантия
    36 мес.
  • Габариты: длина*ширина*высота
    305x190x215 мм.
  • Вес
    7 кг
поделиться

Назначение Сириус-2-В

Микропроцессорное устройство  Сириус-2-В предназначено для выполнения функций релейной защиты, автоматики, управления и сигнализации ввода напряжением 3–35 кВ.
Сириус-2-В  Устройство предназначено для защиты вводов систем шин подстанций, распределительных пунктов в сетях напряжением 6-35 кВ c функцией АВНР.
Устройство имеет специальное исполнения: «И4», обеспечивающее наиболее полный функционал при построении «цифровых подстанций» и развертывании «Smart Grid» и «БПТ», предназначенное специально для применения на подстанциях с переменным оперативным током.
Устройство устанавливается в релейных отсеках КРУ, КРУН и КСО, на панелях и в шкафах в релейных залах и пультах управления электростанций и подстанций 3–35 кВ.

посмотреть Обозначения и выбор устройств Сириус-2-В

Модификации, цены предоставляются по запросу

Сириус-2-В-(1;5)А-(220,110,48,24)В-И1;
Сириус-2-В-(1;5)А-(220,110,48,24)В-И3;
Сириус-2-В-(1;5)А-(220,110,48,24)В-И4-FX;
Сириус-2-В-(1;5)А-(220,110,48,24)В-И4-TX;
Сириус-2-В-(1;5)А-220В DС-И1;
Сириус-2-В-(1;5)А-220В DС-И3;
Сириус-2-В-(1;5)А-220В DС-И4-FX;
Сириус-2-В-(1;5)А-220В DС-И4-TX;
Сириус-2-В-БПТ-Р2-И1;
Сириус-2-В-БПТ-Р2-И3;
Сириус-2-В-БПТ-Р0-И1;
Сириус-2-В-БПТ-Р0-И3.

Функции автоматики

  • операции отключения и включения выключателя по внешним командам с защитой от многократных включений выключателя;
  • возможность подключения внешних защит, например, дуговой, или от однофазных замыканий на землю;
  • формирование сигнала УРОВ при отказах своего выключателя;
  • отключение выключателя по входу УРОВ от нижестоящих выключателей;
  • однократное АПВ;
  • формирование сигнала АВР на включение секционного выключателя или резервного ввода;
  • автоматическое восстановление схемы нормального режима после АВР.

Функции защиты

  • трехступенчатая максимальная токовая защита (МТЗ) от междуфазных повреждений с контролем двух или трех фазных токов (любая ступень может иметь комбинированный пуск по напряжению, первые две ступени могут быть выполнены направленными);
  • автоматический ввод ускорения любых ступеней МТЗ при любом включении выключателя;
  • возможность работы МТЗ-1 в качестве ускоряющей отсечки;
  • защита от обрыва фазы питающего фидера (ЗОФ);
  • сигнализация однофазных замыканий на землю по напряжению нулевой последовательности;
  • защита минимального напряжения (ЗМН);
  • логическая защита шин (ЛЗШ).

Дополнительные сервисные функции

  • определение вида повреждения при срабатывании МТЗ;
  • фиксация токов и напряжений в момент аварии;
  • измерение времени срабатывания защиты и отключения выключателя;
  • встроенные часы-календарь;
  • возможность встраивания устройства в систему единого точного времени станции или подстанции;
  • измерение текущих фазных токов, напряжений, мощности;
  • дополнительные реле и светодиоды с функцией, заданной пользователем;
  • цифровой осциллограф;
  • регистратор событий.

Купить Сириус-2-В можно на сайте ООО МИР Энерго Москва! Звоните по тел. (495) 940-76-78, (495) 232-43-57 или нажмите на кнопку "КУПИТЬ", будем рады помочь! Доставка по России!

Микропроцессорные устройства РЗА по теме: Защита и автоматика присоединений для сетей 6-35кВ: Сириус-2-ЛСириус-21-ЛСириус-2-МЛ, Сириус-2-В, Сириус-2-ВБСириус-2-ССириус-21-ССириус-ДСириус-21-ДСириус -2-ДМСириус-Д3-35Сириус-2-БСКСириус-ТНСириус-ОЗЗ, Сириус-2-ТН-К

Другие микропроцессорные устройства РЗА серии в ООО МИР Энерго:
устройства Сириус
устройства Орион
устройства РС-83



Технические характеристики Сириус-2-В

Параметр
Питание устройства осуществляется от источника переменного (от 45 до 55 Гц), постоянно- го или выпрямленного тока напряжением 24, 48, 110 или 220 В в зависимости от исполнения.
Рабочий диапазон отклонения напряжения питания — +10/–20%.
Мощность, потребляемая устройством от источника оперативного постоянного тока:
в дежурном режиме: не более 7 Вт для исполнений И1 и И3;
не более 15 Вт для исполнений И4-ТХ и И4-FX;
в режиме срабатывания защит:
не более 15 Вт для исполнений И1 и И3;
не более 25 Вт для исполнений И4-ТХ и И4-FX.
Число аналоговых входов по току - 3;
Число аналоговых входов по напряжению - 5;
Число дискретных входов - 28;
Число дискретных выходных сигналов (групп контактов) - 16(28).



Комплект поставки

  • Устройство: Сириус-2-В - 1 шт;
  • Руководство по эксплуатации - 1 экз.



Дополнительная комплектация

  • Поворотная рама для монтажа терминалов (устройств) - 1 шт.
