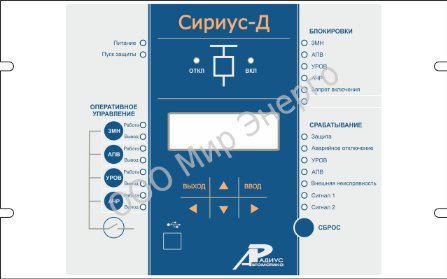

Сириус-21-Д Устройство защиты синхронного и асинхронного электродвигателя мощностью до 4,5 МВт

Сириус-21-Д Устройство защиты синхронного и асинхронного электродвигателя мощностью до 4,5 МВтНазначение Сириус-21-Д

Устройство микропрцессорное Сириус-21-Д  предназначено для выполнения функций релейной защиты, автоматики, управления и сигнализации синхронных и асинхронных электродвигателей напряжением 3–35 кВ.
Устройства имеют специальное исполнение «И4», обеспечивающее наиболее полный функционал при построении «цифровых подстанций» и развертывании «Smart Grid».



Цена Сириус-21-Д: с НДС
             посмотреть Обозначения и выбор устройств Сириус-21-Д

 Сириус-21-Д-(1 или 5)А-(220, 110, 48, 24)В-И1: 79 414 руб;
 Сириус-21-Д-(1 или 5)А-(220, 110, 48, 24)В-И3: 85 491 руб;
 Сириус-21-Д-(1 или 5)А-(220, 110, 48, 24)В- И4-FX(TX): 140 125 руб;
 Сириус-21-Д-(1 или 5)А-220В DС-И1: 90 683 руб;
 Сириус-21-Д-(1 или 5)А-220В DС-И3: 97 468 руб;
 Сириус-21-Д-(1 или 5)А-220В DС-И4-FX(TX): 153 636 руб.

купить Сириус-21-Д Устройство защиты

Производство: Россия
Гарантия: 36 мес.
Габариты: 305*190*215мм; Масса без упаковки : не более 7кг.

Устройство устанавливается в ячейку КРУ, КРУН или КСО и  управляет высоковольтным выключателем. Устройство подключается к измерительным трансформаторам тока фаз А, В и С с номинальным вторичным током 5 А, к трансформатору тока нулевой последовательности и к измерительным трансформаторам напряжения фаз А, В и С.

Функции защиты

  • трехступенчатая максимальная токовая защита (МТЗ) от междуфазных повреждений с контролем двух или трех фазных токов (любая ступень может быть выполнена направленной, а также может иметь комбинированный пуск по напряжению);
  • защита от обрыва фазы питающего фидера (ЗОФ);
  • защита от однофазных замыканий на землю (ОЗЗ) по сумме высших гармоник;
  • защита от однофазных замыканий на землю по току основной частоты (может быть выполнена направленной);
  • защита синхронных двигателей от асинхронного хода в ступени МТЗ-2;
  • минимальная токовая защита;
  • защита минимального напряжения (ЗМН);
  • защита от перегрева электродвигателя;
  • защита от затянутого пуска;
  • защита от блокировки ротора;
  • защита обратной мощности;
  • выдача сигнала пуска МТЗ для организации логической защиты шин.

Функции автоматики

  • операции отключения и включения выключателя по внешним командам с защитой от многократных включений выключателя;
  • возможность подключения внешних защит, например, дуговой, или от однофазных замыканий на землю;
  • формирование сигнала УРОВ при отказах своего выключателя;
  • АПВ после срабатывания ЗМН;
  • запрет включения выключателя при превышении допустимого числа запусков или при перегреве;
  • исполнение команд АЧР от внешнего источника (с возможностью ЧАПВ).

Дополнительные сервисные функции Сириус-21-Д

  • определение вида повреждения при срабатывании МТЗ;
  • фиксация токов и напряжений в момент аварии;
  • измерение времени срабатывания защиты и отключения выключателя;
  • встроенные часы-календарь;
  • возможность встраивания устройства в систему единого точного времени станции или подстанции;
  • измерение текущих фазных токов, напряжений, мощности;
  • дополнительные реле и светодиоды с функцией, заданной пользователем;
  • цифровой осциллограф;
  • регистратор событий.

Технические характеристики Сириус-21-Д

Характеристика Значение
Питание устройства осуществляется от источника переменного (от 45 до 55 Гц),
постоянного или выпрямленного тока напряжением 24, 48, 110 или 220 В в зависимости от исполнения.
Рабочий диапазон отклонения напряжения питания — +10/–20%.
Мощность, потребляемая устройством от источника оперативного постоянного тока в дежурном режиме – не более 7 Вт,
в режиме срабатывания защит – не более 15 Вт.
Число аналоговых входов по току 4
Число аналоговых входов по напряжению 3
Число дискретных входов 21
Число дискретных выходных сигналов (групп контактов) 12 (21)



Комплект поставки

  • Устройство: Сириус-21-Д - 1 шт;
  • Руководство по эксплуатации - 1экз.

Дополнительная комплектация Сириус-21-Д

  • Поворотная рама для монтажа терминалов (устройств) Сириус - 1шт.

Заказать и купить Сириус-21-Д вы можете на сайте ООО МИР Энерго! Будем рады помочь с выбором! Доставка до терминала в г. Москва - бесплатно!
