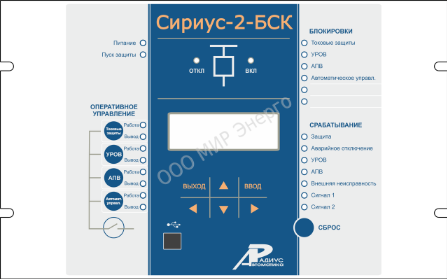

Сириус-2-БСК Микропроцессорное устройство релейной защиты

Артикул: нет
0
По запросу
Количество:
  • Гарантия
    36 мес.
  • Габариты: длина*ширина*высота
    305x190x215 мм.
  • Вес
    7 кг

Назначение Сириус-2-БСК

Сириус-2-БСК Микропроцессорное устройство релейной защиты предназначено для выполнения функций релейной защиты, автоматики, управления и сигнализации батареи статических конденсаторов напряжением 3–220 кВ.
Устройство имеет специальное исполнение «И4», обеспечивающее наиболее полный функционал при построении «цифровых подстанций» и развертывании «Smart Grid».

посмотреть   Обозначения и выбор устройств Сириус-2-БСК

Модификации, цены предоставляются по запросу

Сириус-2-БСК-(1 или 5)А-(220, 110, 48, 24)В-И1;
Сириус-2-БСК-(1 или 5)А-(220, 110, 48, 24)В-И3;
Сириус-2-БСК-(1 или 5)А-(220, 110, 48, 24)В-И4-FX;
Сириус-2-БСК-(1 или 5)А-(220, 110, 48, 24)В-И4-TX;
Сириус-2-БСК-(1 или 5)А-220В DС-И1;
Сириус-2-БСК-(1 или 5)А-220В DС-И3;
Сириус-2-БСК-(1 или 5)А-220В DС- И4-FX;
Сириус-2-БСК-(1 или 5)А-220В DС- И4-TX.

Преимущества и применение Сириус-2-БСК

Устройство является комбинированным микропроцессорным терминалом релейной защиты и автоматики.
Применение в устройстве модульной мультипроцессорной архитектуры наряду с современными технологиями поверхностного монтажа обеспечивают высокую надежность, большую вычислительную мощность и быстродействие, а также высокую точность измерения электрических величин и временных интервалов, что дает возможность снизить ступени селективности и повысить чувствительность терминала.

Устройство Сириус-2-БСК может применяться для защиты элементов распределительных  сетей как самостоятельное устройство, так и совместно с другими устройствами РЗА (например, с защитой от небаланса, дуговой защитой, защитой от однофазных замыканий на землю, защитой шин и т.д.).

Эксплуатационные возможности устройства Сириус-2-БСК:

  • выполнение функций защит, автоматики и управления, определенных ПУЭ и ПТЭ;
  • задание внутренней конфигурации (ввод/вывод защит и автоматики, выбор защитных характеристик и т.д.);
  • ввод и хранение уставок защит и автоматики;
  • контроль и индикацию положения выключателя, а также контроль исправности его цепей управления;
  • передачу параметров аварии, ввод и изменение уставок по линии связи;
  • непрерывный оперативный контроль работоспособности (самодиагностику) в течение всего времени работы;
  • блокировку всех выходов при неисправности устройства для исключения ложных срабатываний;
  • получение дискретных сигналов управления и блокировок,
    выдачу команд управления, аварийной и предупредительной сигнализации;
  • гальваническую развязку всех входов и выходов, включая питание,
    для обеспечения высокой помехозащищенности;
  • высокое сопротивление и прочность изоляции входов и выходов относительно корпуса
    и между собой для повышения устойчивости устройства к перенапряжениям, возникающим во вторичных цепях КРУ.

Функции защиты:

  • трехступенчатая максимальная токовая защита (МТЗ) от междуфазных повреждений с
    контролем двух или трех фазных токов (любая ступень может иметь комбинированный пуск по напряжению);
  • автоматический ввод ускорения любых ступеней МТЗ при любом включении выключателя;
  • трехступенчатая токовая защита нулевой последовательности (ТЗНП);
  • защита от обрыва фазы питающего фидера (ЗОФ);
  • защита от однофазных замыканий на землю (ОЗЗ) по сумме высших гармоник;
  • защита от однофазных замыканий на землю по току основной частоты
    (может быть выполнена направленной);
  • двухступенчатая защита от повышения напряжения (ЗПН);
  • защита минимального напряжения (ЗМН);
  • двухступенчатая защита от перегрузки токами высших гармоник;
  • защита от несимметрии токов в фазах конденсаторной батареи;
  • выдача сигнала пуска МТЗ для организации логической защиты шин.

Функции автоматики:

  • автоматика управления выключателем (АУВ), включающая в себя защиту от
    многократных включений, защиту от непереключения фаз (ЗНФ), защиту от
    неполнофазного режима работы (ЗНФР), защиту электромагнитов управления от
    длительного протекания тока и контроль исправности цепей этих электромагнитов;
  • формирование сигнала УРОВ при отказе своего выключателя;
  • автоматическое повторное включение (АПВ) после отключения выключателя
    от ЗПН после возврата напряжения в норму;
  • автоматическое управление включением и отключением батареи в зависимости от
    значения реактивной мощности с помощью внешнего контактного варметра;
  • возможность подключения внешних защит, например, защиты от небаланса,
    дуговой, или от однофазных замыканий на землю.

Дополнительные сервисные функции устройства Сириус-2-БСК:

  • определение вида повреждения при срабатывании МТЗ и ТЗНП;
  • фиксация токов и напряжений в момент аварии;
  • измерение времени срабатывания защиты и отключения выключателя;
  • встроенные часы-календарь;
  • возможность встраивания устройства в систему единого точного времени станции или подстанции;
  • измерение текущих фазных токов, напряжений, мощности;
  • дополнительные реле и светодиоды с функцией, заданной пользователем;
  • цифровой осциллограф;
  • регистратор событий.

Сертификаты и аттестаты Сириус-2-БСК

Устройство имеет полностью положительное заключение аттестационной комиссии ОАО «Россети» и рекомендовано к применению.
На основании лицензий на конструирование и изготовление оборудования для атомных станций, устройство допускается для применения на атомных станциях.
Устройство имеет сертификат системы «ГАЗПРОМСЕРТ» о соответствии требованиям нормативных документов ОАО «Газпром».

Купить Сириус-2-БСК можно на сайте ООО МИР Энерго Москва! Звоните по тел. (495) 940-76-78, (495) 232-43-57 или нажмите на кнопку "КУПИТЬ", будем рады помочь! Доставка по России!
Микропроцессорные устройства РЗА по теме: Защита и автоматика присоединений для сетей 6-35кВ: Сириус-2-ЛСириус-21-ЛСириус-2-МЛСириус-2-В,  Сириус-2-ВБСириус-2-ССириус-21-ССириус-ДСириус-21-ДСириус -2-ДМСириус-Д3-35, Сириус-2-БСК, Сириус-ТНСириус-ОЗЗ, Сириус-2-ТН-К

Другие микропроцессорные устройства РЗА серии в ООО МИР Энерго:
устройства Сириус
устройства Орион
устройства РС-83





Технические характеристики Сириус-2-БСК

Характеристика Значение
Число аналоговых входов по току 4
Число аналоговых входов по напряжению 4
Число дискретных входов 37
Число дискретных выходных сигналов (групп контактов) 12 (21)
Габаритные размеры (ВхШхГ), мм 190х305х185
Масса, кг, не более 7

Общие технические характеристики:

Характеристика Значение
Коэффициент функционирования при воздействии помех согласно ГОСТ, МЭК А
Степень защиты, обеспечиваемая корпусом в соответствии с ГОСТ 14254 (МЭК 70-1, EN 60529) IP52 со стороны лицевой панели

IP20 по остальным, кроме клемм подключения токовых цепей.
Рабочее значение относительной влажности воздуха, % 98
Предельные рабочие значения температуры окружающего воздуха, °С от -40 до +55
Полный средний срок службы устройства до списания. при условии проведения требуемых мероприятий по обслуживанию с заменой, при необходимости, материалов и комплектующих, имеющих меньший срок службы, лет, не менее 25

Комплект поставки

  • Устройство: Сириус-2-БСК - 1 шт;
  • Руководство по эксплуатации - 1экз.



Дополнительная комплектация  (по запросу)

  • Поворотная рама для монтажа терминалов (устройств) Сириус - 1 шт.
